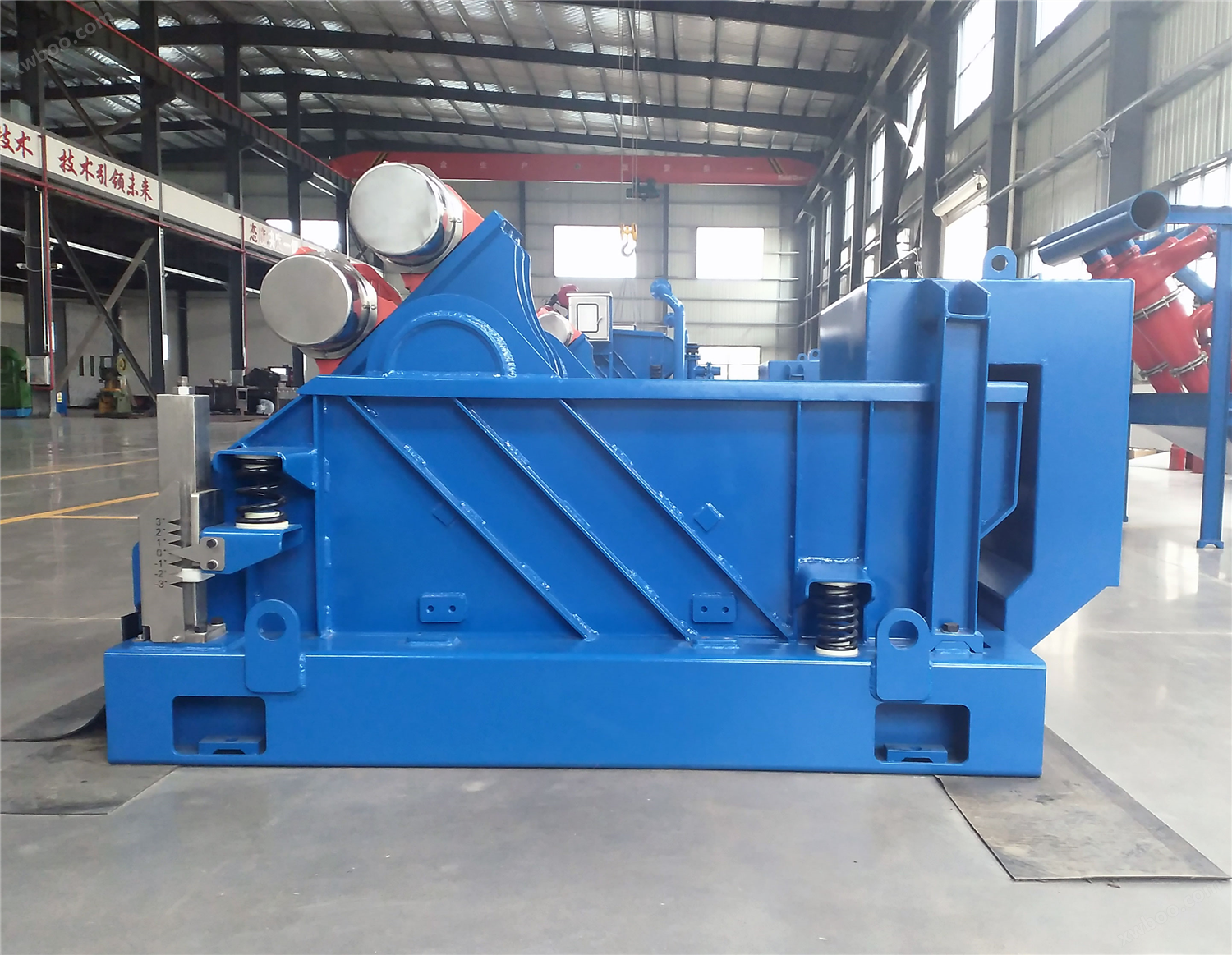

鉆井液振動篩
是石油鉆井泥漿固控系統的一級固控設備，也是泥漿凈化系統中重要的固控設備，通常分為單臺振動篩、雙聯振動篩和三聯振動篩。我司可根據客戶需要提供定制化及不同處理能力的產品。
|
|
|---|
（點擊圖片查看大圖）
鉆井液振動篩用途:
一級固相顆粒控制、顆粒篩選、固液分離。高頻直線振動篩適用于礦漿高效篩分、物料脫水、尾礦干排、石油鉆井泥漿凈化等作業。
鉆井液振動篩特點:
1.選用國內大型鋼廠優質鋼材Q235B,底部橫梁采用耐磨橡膠防護。
2.振動篩整體設計采用力學分析、ANSYS有限元模型分析,可有效避免使用當中設備產生共振,確保篩分效果化。
3.篩箱角度調節采用絲桿調節,可調范圍為-1°~5°。
4.篩網可根據介質及控制顆粒不同選用復合型、聚氨酯、不銹鋼、鐵框架等材質。
5.激振電機采用國際品牌美國Martin和意大利Oli電機,電機免維護且G-Force高。
6.篩網采用楔形塊壓緊裝置,可實現快速安裝和拆卸。
鉆井液振動篩技術參數:
|
Model/產品型號 |
GLZS103E | GLZS104E | GLZS104D | GLZS206 | GLZS208 | |
|
Capacity/處理量 |
m3/h | ≤120 | ≤150 | ≤150 | ≤120 | ≤150 |
| gpm | ≤528 | ≤660 | ≤660 | ≤528 | ≤660 | |
|
Motor Power/電機功率(kW) |
1.5×2 | 1.72×2 | 1.865×2 | 1.865×2 | 1.94×2 | |
|
Output Force/激振強度(Gs) |
≤7.5 | ≤7.5 | ≤8.0 | ≤8.0 | ≤8.5 | |
|
Double Amplitude/雙振幅 |
4.2~6.0 | 4.5~6.5 | 4.5~6.5 | 4.8~7.0 | 4.6~6.7 | |
|
Deck Adjustment/篩箱調節角度 |
-1 °~+5° | |||||
|
Screen Material/篩網材料 |
復合材料 | 不銹鋼縫隙 | ||||
| 金屬框架 | 聚氨酯 | |||||
|
Screen Size/篩網尺寸 |
585×1165 | 585×1165 | 585×1165 | 585×1165 | 585×1165 | |
|
Screen Qty/篩網數量 |
3 | 4 | 4 | 6 | 8 | |
|
Screen Area/篩網面積(m2) |
2.04 | 2.73 | 2.73 | 4.1 | 5.46 | |
|
Design scope/ |
°C | -20~50 | ||||
| °F | -13~122 | |||||
|
Noise/噪音(dBA) |
75-85 | |||||
|
Weight/重量 |
1420 | 1650 | 1720 | 1780 | 1850 | |
|
Dimension/外形尺寸 |
2370x1690x1430 | 2950x1690x1420 | 2950x1690x1420 | 2370x1690x1550 | 2950x1690x1450 | |
|
Explosion-Proof/防爆認證 |
ExIIBt4/IECEx/ATEX | 無 | 無 | 無 | ||
|
Remark/備注 |
以上設備處理量是在:泥漿密度1.2g/cm3,泥漿粘度45s,篩網40目下測得. | |||||
